Tema: FLASH: E-TTL / E-TTL II y cómo funciona

  1. #1
    Fecha de Ingreso
    abr 2007
    Ubicación
    Barcelona
    Mensajes
    4.796
    Entradas de Blog
    23

    Predeterminado FLASH: E-TTL / E-TTL II y cómo funciona



    Este es el primero de una serie de artículos que estoy preparando sobre el uso del flash en diferentes situaciones… He pensado que primero es interesante aclarar las diferencias entre E-TTL y E-TTL II para no caer en la reiteración de conceptos en los siguientes artículos, además de explicar (simplificando al máximo) cómo funciona un flash E-TTL / E-TTL II, en cada modo de disparo.

    Premisas
    E-TTL II es un sistema propiedad de Canon que automatiza el control de la exposición con flash automático y que es una evolución del sistema TTL y E-TTL. Todos los Flashes Speedlite de la serie EX soportan E-TTL II (aunque se mencione de forma genérica como E-TTL). Es la cámara la que utiliza uno u otro, pero cada cámara solo utilizara uno de los tipos, independientemente de que pueda o no usar todas sus ventajas, por ejemplo: en E-TTL II existe una dependencia funcional del objetivo utilizado, como veremos más adelante.

    Ventajas del E-TTL y el E-TTL II
    Lo que pretende el sistema E-TTL es conseguir un equilibrio correcto de iluminación, entre el motivo a fotografiar y el fondo de la escena, buscando que el balance sea lo más natural posible. Para hacerlo posible utiliza la medición de múltiples zonas de la luz ambiente que ofrece la cámara, sumada a un pre disparo del flash y luego re calculando para comparar ambos valores y ajustar automáticamente la potencia del destello (duración). A diferencia del E-TTL, el E-TTL II obtiene la distancia de enfoque que indica el objetivo (solamente con cuerpos y objetivos compatibles) y así es capaz de equilibrar la exposición del fondo y el motivo que queremos fotografiar de forma muy eficaz, eliminando así la subesposición del fondo y la sobreexposición del motivo.

    Otra de las mejoras del E-TTL II con respecto al E-TTL es la compensación automática de la temperatura de color para no desvirtuar los colores reales... Lo que hace es calcular la luz ambiente más la intensidad del destello para así ajustar el balance de blancos de forma eficaz.

    Flash en velocidad de sincronización (Flash Normal)
    Cuando presionamos el disparador de la cámara hasta la mitad, la medición de la cámara mide la luz ambiente y la del motivo que hemos enfocado. Luego obtiene la distancia del objetivo (solamente E-TTL II con cuerpos y objetivos compatibles) según el punto de enfoque, y reajusta teniendo en cuenta el factor de recorte del sensor, ya sea este 1.3x, 1.6x o 35mm con la función “zoom del flash” que es totalmente automática.

    Al disparar la cámara, el flash lanza un disparo previo (aplicando el cálculo de la estimación inicial) y el sistema de medición evaluativo vuelve a medir la luz reflejada. Entonces se comparan las mediciones: tanto la ambiental, como la del disparo previo… y se recalcula cual debe ser la potencia necesaria del flash.

    Entonces la primera cortinilla del obturador empieza a abrirse, se dispara el flash a la potencia que se ha calculado (evaluación inicial y pre disparo), continua la exposición y finalmente se cierra la segunda cortinilla. Y ya tenemos la exposición.

    Nota: Si el flash está configurado con sincronización a la segunda cortinilla el funcionamiento es el mismo salvo que se inicia el destello al empezar a abrirse la segunda cortinilla.

    Nota: La velocidad de sincronización con el obturador depende del cuerpo de la cámara y aunque se suele dar un rango de entre 1/60 y 1/250, cada cámara sincroniza a una velocidad específica. Por ejemplo: La 1Ds Mark III lo hace a 1/250s y la 5D a 1/200s.


    Flash de alta velocidad
    El flash en alta velocidad es aquel que se produce por encima de la velocidad de sincronización, en este caso el funcionamiento es diferente en el último punto ya que el flash se dispara repetidamente a intervalos de 50 kHz (aprox.) durante toda la exposición, a todos los efectos es como un único flash largo durante la exposición. De esta manera es posible mantener la sincronización a cualquier velocidad de obturación.

    Flash de baja velocidad
    El flash en baja velocidad es aquel que se produce por debajo de la velocidad de sincronización, en este caso el funcionamiento también es diferente en el último punto ya que el flash se dispara cuando las cortinillas (primera y segunda) están totalmente abiertas.

    Flash con efecto estroboscópico
    Como en los dos puntos anteriores el flash función igual salvo el último punto. Con esta función el flash se dispara repetidas veces durante la exposición y así es capaz de registrar diversos momentos en una sola fotografía (el flash actúa a modo de picos, a diferencia del Flash de Alta velocidad que mantiene la potencia durante toda la exposición). El número de destellos dependerán de la frecuencia del intervalo (que se ajusta manualmente) y la velocidad de obturación.

    Formula:
    Velocidad de Obturación = Número de destellos / frecuencia de disparo.

    Por ejemplo, si el número de flashes es 10 y la frecuencia de disparo es 5Hz, la velocidad de obturación deberá ser al menos de 2 segundos.

    O lo que es lo mismo:
    Número de destellos = Frecuencia de disparo X Velocidad de obturación

    Nota: Recomiendo encarecidamente leer atentamente el manual para utilizar el flash estroboscópico, sobre todo si queréis que os dure tiempo la unidad de flash, y no hablo de las pilas (que también).

    Cámaras que utilizan E-TTL II
    Cámaras que soportan el sistema de medición E-TTL II, que incluye: distancia de enfoque, transferencia de datos de balance de blancos y control del tamaño del sensor “función Zoom”: EOS 1000D, EOS 300D, EOS 350D, EOS 400D, EOS 450D, EOS 500D, EOS 20D, EOS 20Da, EOS 30D, EOS 40D, EOS 50D, EOS 60D, EOS 5D, EOS 5D Mark II, EOS 1D Mark II, EOS 1Ds Mark II, EOS 1D Mark II N, EOS 1D Mark III y EOS 1Ds Mark III

    Supongo que cámaras más modernas lo soportan.

    Cámaras que NO utilizan E-TTL II
    EOS 10D

    Nota: Os ruego consultéis el manual de vuestra cámara y en las especificaciones técnicas “Medición del Flash” y debe poner específicamente E-TTL II… y así ampliamos esta lista… Enviadme un privado para no llenar el hilo, yo he añadido las que podido validar: 300D, 350D, 40D, 5D, 5D Mark II y 1D/1Ds Mark III)

    Objetivos compatibles E-TTL II (Información de distancia)
    EF 16-35mm f2.8 L II USM, EF 17-40mm f4 L USM, EF 20-35mm f3.5-4.5 USM, EF 24-70mm f2.8 L USM, EF 24-85mm f3.5-4.5 USM, EF 24-105mm f4 L IS USM, EF 28-90mm f4-5.6 III, EF 28-105mm f4-5.6, EF 28-105mm f4-5.6 USM, EF 28-105mm f3.5-4.5 II USM, EF 28-135mm f3.5-5.6 IS USM, EF 28-200mm f3.5-5.6 USM, EF 28-300mm f3.5-5.6L IS USM, EF 70-200mm f2.8 L USM, EF 70-200mm f2.8 L IS USM, EF 70-200mm f4 L IS USM, EF 70-200mm f4 L USM, EF 70-300mm f4-5.6 IS USM, EF 70-300mm f4.5-5.6 DO IS USM, EF 90-300mm f4.5-5.6, EF 90-300mm f4.5-5.6 USM, EF 100-300mm f4.5-5.6 USM, EF 100-400mm f4.5-5.6 L IS USM, EF 14mm f2.8 L II USM, EF 20mm f2.8 USM, EF 24mm f1.4 L USM, EF 28mm f1.8 USM, EF 35mm f1.4 L USM, EF 50mm f1.2 L USM, EF 85mm f1.2 L II USM, EF 85mm f1.8 USM, EF 100mm f2 USM, EF 135mm f2 L USM, EF 200mm f2.8 L II USM, EF 300mm f2.8 L IS USM, EF 300mm f4 L IS USM, EF 400mm f2.8 L IS USM, EF 400mm f5.6 L USM, EF 400mm f4 DO IS USM, EF 500mm f4 L IS USM, EF 600mm f4 L IS USM, MP-E 65mm f2.8 1-5x Macro Photo, EF 100mm f2.8 Macro USM, EF 180mm f3.5 L Macro USM, EF-S 60mm f2.8 Macro USM, EF-S 10-22mm f3.5-4.5 USM, EF-S 17-55mm f2.8 IS USM, EF-S 17-85mm f4-5.6 IS USM, EF-S 18-55mm f3.5-5.6 II, EF-S 18-55mm f3.5-5.6 IS, EF-S 18-135mm f3.5-5.6 USM, EF-S 55-250mm f4-5.6 IS

    Accesorios compatibles
    Multiplicador EF 1.4x II
    Multiplicador EF 2x I

    NOTA: En principio solamente los objetivos Canon informan la distancia al motivo enfocado y que es compatible con el sistema E-TTL II para flash automático.

    Objetivos que NO informan la distancia de enfoque
    EF 28-90mm f4-5.6 II USM, EF 55-200mm f4.5-5.6 II USM, EF 75-300mm f4-5.6 III USM, EF 75-300mm f4-5.6 III, EF 15mm f2.8 Ojo de pez, EF 24mm f2.8, EF 28mm f2.8, EF 35mm f2, EF 50mm f1.4 USM, EF 50mm f1.8 II, EF 135mm f2.8 (con suavizador de enfoque), EF 50mm f2.5 Compact Macro, TS-E 24mm f3.5L, TS-E 45mm f2.8, TS-E 90mm f2.8

    Accesorios NO compatibles
    Convertidor de tamaño real EF
    Tubo de extensión EF 12 II
    Tubo de extensión EF 25 II


    Espero haber aclarado conceptos.

    Otros artículos sobre el Flash:
    http://www.canonistas.com/foros/ilum...con-flash.html
    http://www.canonistas.com/foros/ilum...bturacion.html
    http://www.canonistas.com/foros/ilum...velocidad.html

    Saludos
    Última edición por Pere Larrègula; 13/03/11 a las 20:00:55 Razón: Ampliar la lista de cámaras y objetivos E-TTL II
    Pere Larrègula - Fotógrafo - www.larregula.es - Facebook: pere.larregula - Instagram: perelarregula - Twitter: PereLarregula

  2. #2
    Fecha de Ingreso
    sep 2008
    Ubicación
    San Javier
    Mensajes
    293

    Predeterminado Gracias

    Muchas gracias por la información.

    Espero ver los siguientes tutoriales que estas preparando.
    Canon 40D + cristalitos varios
    http://cosicasdeljota.blogspot.com/

  3. #3
    Fecha de Ingreso
    oct 2007
    Ubicación
    Portugalete (Bizkaia)
    Mensajes
    7.432

    Predeterminado

    Muchisimas gracias. Estoy pensando en comprar un flash y me has aclarado muchos conceptos.

    Lo dicho, gracias por el trabajo.

  4. #4
    Fecha de Ingreso
    jul 2007
    Ubicación
    Barcelona - Sevilla
    Mensajes
    5.031

    Predeterminado

    Cita Iniciado por Pere Larrègula Ver Mensaje
    (...)

    Supongo que cámaras más modernas lo soportan, pero es curioso que la 350D no lo soporte siendo está un modelo posterior a la 300D.(...)
    Pere, la 350D que soporta E-TTL II, tanto con el flash integrado como con los flashes Speedlite serie EX y flashes macro lite serie EX.

    Entre las funciones personalizadas, la 8 es la E-TTL II que permite variar la exposición del flash entre evaluativa o promediada.

    En la medición del flash de las especificaciones técnicas también indica E-TTL II, tanto para el integrado como para Speedlite.

    Un saludo

  5. #5
    Fecha de Ingreso
    abr 2007
    Ubicación
    Barcelona
    Mensajes
    4.796
    Entradas de Blog
    23

    Predeterminado

    Cita Iniciado por TriX Ver Mensaje
    Pere, la 350D que soporta E-TTL II, tanto con el flash integrado como con los flashes Speedlite serie EX y flashes macro lite serie EX.

    Entre las funciones personalizadas, la 8 es la E-TTL II que permite variar la exposición del flash entre evaluativa o promediada.

    En la medición del flash de las especificaciones técnicas también indica E-TTL II, tanto para el integrado como para Speedlite.

    Un saludo
    Eso no es lo que he visto en la documentación de Canon... sera una errata, lo cambio.

    Saludos
    Pere Larrègula - Fotógrafo - www.larregula.es - Facebook: pere.larregula - Instagram: perelarregula - Twitter: PereLarregula

  6. #6

    Predeterminado

    Muchas gracias. Esta información me ayudará bastante, gracias.

  7. #7
    Fecha de Ingreso
    oct 2008
    Ubicación
    DH Sevilla
    Mensajes
    509
    Entradas de Blog
    1

    Predeterminado

    Muchas gracias, amigo Pere.

    Actualiza la lista de cámaras: la 450D tambien.

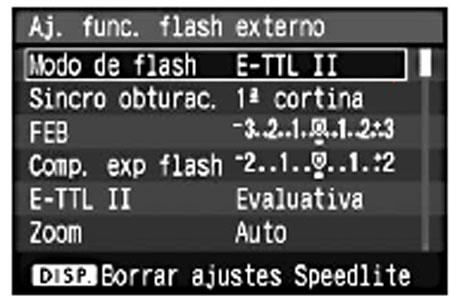

    Y con pruebas, jejeje, captura de la pantalla LCD de la cámara de control de flash externo:
    Si miras la realidad muy de cerca verás los píxeles.



  8. #8
    Fecha de Ingreso
    abr 2007
    Ubicación
    Barcelona
    Mensajes
    4.796
    Entradas de Blog
    23

    Predeterminado

    Actualizado!!! Tambien incluida la 50D

    Saludos
    Pere Larrègula - Fotógrafo - www.larregula.es - Facebook: pere.larregula - Instagram: perelarregula - Twitter: PereLarregula

  9. #9
    Fecha de Ingreso
    dic 2008
    Ubicación
    Badajoz
    Mensajes
    198

    Predeterminado

    Gracias por el articulo, muy interesante.

    Todavia no tengo flash, porque pensaba que con el flash integrado tenia suficiente, por lo visto no... aver cuando tengo un poco de dinero, me lo compro y empiezo a aprender.
    Para empezar, para la 450d, que flash te parece interesante?

    No se si comprar uno de estos:
    http://www.canonistas.com/foros/ilum...-y-barato.html
    Se me quedará corto rápidamente? A partir de que número guia tienen una potencia aceptable?

    Por lo visto, funciona bien, y el precio es inmejorable.

    Gracias de nuevo, y saludos!
    "No es la cámara la q hace 1buen fotógrafo;y sí su mirada,su instinto,su inspiración y su capacidad técnica"

  10. #10
    Fecha de Ingreso
    abr 2007
    Ubicación
    Barcelona
    Mensajes
    4.796
    Entradas de Blog
    23

    Predeterminado

    Cita Iniciado por dracojcs Ver Mensaje
    Gracias por el articulo, muy interesante.

    Todavia no tengo flash, porque pensaba que con el flash integrado tenia suficiente, por lo visto no... aver cuando tengo un poco de dinero, me lo compro y empiezo a aprender.
    Para empezar, para la 450d, que flash te parece interesante?

    No se si comprar uno de estos:
    http://www.canonistas.com/foros/ilum...-y-barato.html
    Se me quedará corto rápidamente? A partir de que número guia tienen una potencia aceptable?

    Por lo visto, funciona bien, y el precio es inmejorable.

    Gracias de nuevo, y saludos!
    Gracias a ti por el comentario...

    Te recomiendo el Canon Speedlite 430EX... es un gran flash con un número guía 43 (más que suficiente para la mayoría de situaciones) y un precio razonable unos 200€.

    El Sakar no tiene mala pinta... pero no lo he probado, así que no te puedo decir... en cuanto a potencia... muy similar al 430EX (43 vs 42)

    Saludos
    Pere Larrègula - Fotógrafo - www.larregula.es - Facebook: pere.larregula - Instagram: perelarregula - Twitter: PereLarregula

  11. #11
    Fecha de Ingreso
    dic 2008
    Ubicación
    Badajoz
    Mensajes
    198

    Predeterminado

    Gracias por la ayuda, cuando mi economia me lo permita, voy a por él... de todas formas, antes tengo que remplazar al pISa, aver si me pillo el tamron 17-50 o alguno así.

    Saludos!
    "No es la cámara la q hace 1buen fotógrafo;y sí su mirada,su instinto,su inspiración y su capacidad técnica"

  12. #12
    Fecha de Ingreso
    abr 2007
    Ubicación
    Barcelona
    Mensajes
    4.796
    Entradas de Blog
    23

    Predeterminado

    De nada, un placer si ayuda en algo.

    Por cierto... Yo ha mi hija le puse en su cámara un SIGMA AF 18-125mm f3.5-5.6 DC y va fantástico...

    Saludos
    Pere Larrègula - Fotógrafo - www.larregula.es - Facebook: pere.larregula - Instagram: perelarregula - Twitter: PereLarregula
