Photoduino: Plataforma abierta de control de disparo

[Marcosvq]

Alguien me orienta:

Precio total?
Vale para la 1000D

Saludos y feliz año

[loomitz]

si alguien, sabe hoy monte el mio, todo va bien, solo que los flashes no disparan la camara dispara el intervalometro tmb, pero los flashes no consigo que disparen cheque todas las soldaduras, y nada al final creo que el condesador ceramico esta dañado pues la capa naranja se le esta despegando, es posible que sea eso???

[Chipoblete]

Prueba a puentear el flash y si se activa con photoduino debería funcionar.

[kalanda]

si alguien, sabe hoy monte el mio, todo va bien, solo que los flashes no disparan la camara dispara el intervalometro tmb, pero los flashes no consigo que disparen cheque todas las soldaduras, y nada al final creo que el condesador ceramico esta dañado pues la capa naranja se le esta despegando, es posible que sea eso???

Que marca y modelo de flash usas?

[magl]

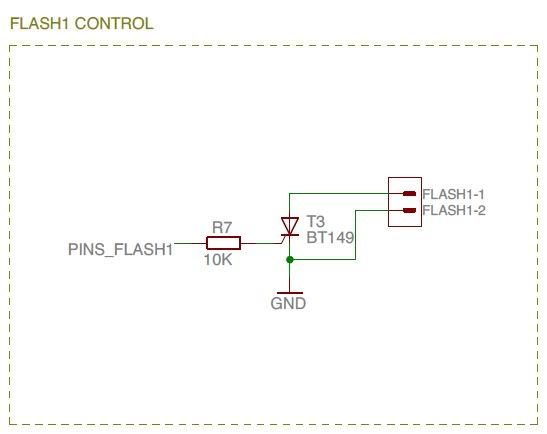

Pues para disparar el flash con photoduino sólo se necesita una resistencia y un tiristor. ¿o estás añadiendo el circuito para los flashes canon(resistencia + condesador en paralelo)?

[magl]

Tengo la siguiente duda y me gustaría conocer vuestra opinión.
¿Se puede utilizar una misma barrera IR para activar dos Photoduino?
Si es posible el método sería conectar los mismos sensores a los dos photoduinos directamente o habría que colocar algún diodo u otro elemento?.
Gracias.

Con 2 barreras y 2 photoduinos tendríamos el siguiente esquema:


Podemos hacer lo siguiente:

- No ponemos el sensor en Photoduino2
- Unimos los pines de los sensores (contactos LDR-2)
- En Photoduino2, desconectamos la R=10k del contacto LDR-2
- unimos las masas de ambos photoduinos.

Otra opción, para no quitar R=10k, sería buscar otra entrada de Photoduino2 que no tenga R conectada a masa.

Si no llega suficiente tensión a cada pin, se podrá regular la sensibilidad con el software de photoduino1 y 2.

[loomitz]

Que marca y modelo de flash usas?

he probado ambas conexiones del flash la uno y la dos, y he probado con dos flashes diferentes uno es un lumo pro que es completamente manual conectado pack y por pc sync o por jack y nada, y he probado con un sb-800 por medio del pc sync y nada, de igual manera intente que disparara una cyber-sync y nada por lo que no se que sea.

el condensador de 10nf se ve un poco fisurado, pero he checado todas las soldaduras y se ven bien por lo que no se que podria ser, esta conectado a un arduino uno, en cambio si conecto la camara, esta si dispara.

[kalanda]

he probado ambas conexiones del flash la uno y la dos, y he probado con dos flashes diferentes uno es un lumo pro que es completamente manual conectado pack y por pc sync o por jack y nada, y he probado con un sb-800 por medio del pc sync y nada, de igual manera intente que disparara una cyber-sync y nada por lo que no se que sea.

el condensador de 10nf se ve un poco fisurado, pero he checado todas las soldaduras y se ven bien por lo que no se que podria ser, esta conectado a un arduino uno, en cambio si conecto la camara, esta si dispara.

El condensador no debería tener nada que ver porque pertenece al circuito amplificador del sonido y no al de disparo de los flashes.

Yo mas bien te preguntaría por los tiristores. Son BT149D? son los 4 iguales?

[kalanda]

Tengo la siguiente duda y me gustaría conocer vuestra opinión.
¿Se puede utilizar una misma barrera IR para activar dos Photoduino?
Si es posible el método sería conectar los mismos sensores a los dos photoduinos directamente o habría que colocar algún diodo u otro elemento?.
Gracias.

¿Para que quieres hacer algo así?

[Chipoblete]

La pregunta se plantea cuando dos usuarios de photoduino se une para una sesión fotográfica .
la idea es disparar las dos cámaras a la vez, cada una conectada a su photoduino, y lógicamente la señal de inicio debe ser dada por la misma barrera.

[J.J.Díaz]

Muy bueno me gusta

[magl]

El planteamiento podría ser:
