Barrera infrarroja económica...

[David Collado]

Hola a todos,

Hace algún tiempo estuve investigando como conseguir un disparador por barrera económico, y una vez montado y probado he decidido ponerlo en común con los demás compañeros...

En concreto este es un disparador totalmente eléctrico, y consta de cuatro elementos principales, el sensor de infrarrojos, el housing de las pilas, una protoboard pequeña y un relé con salida NA y NC a 5v...

Todo ello se centraliza en una cajita mediana (En mi caso utilizo una de tabaco que rondaba por casa) y empleo dos cables de audio de 3m de largo cada uno para conectar el sensor a la caja de centralización, y otro de la caja de centralización al jack de 2,5mm de la cámara...

Todo ello se puede conseguir en ebay a un precio económico; (por menos de 15€)

- Relé 5v
- Sensor infrarrojo (Este es sencillo con una cobertura máxima de 80cm) (También los hay dobles de barrera...)
- Housing para las pilas
- Placa de pruebas
- 2x Cables de audio de 3m
- Adaptador jack 3.5mm a 2.5mm

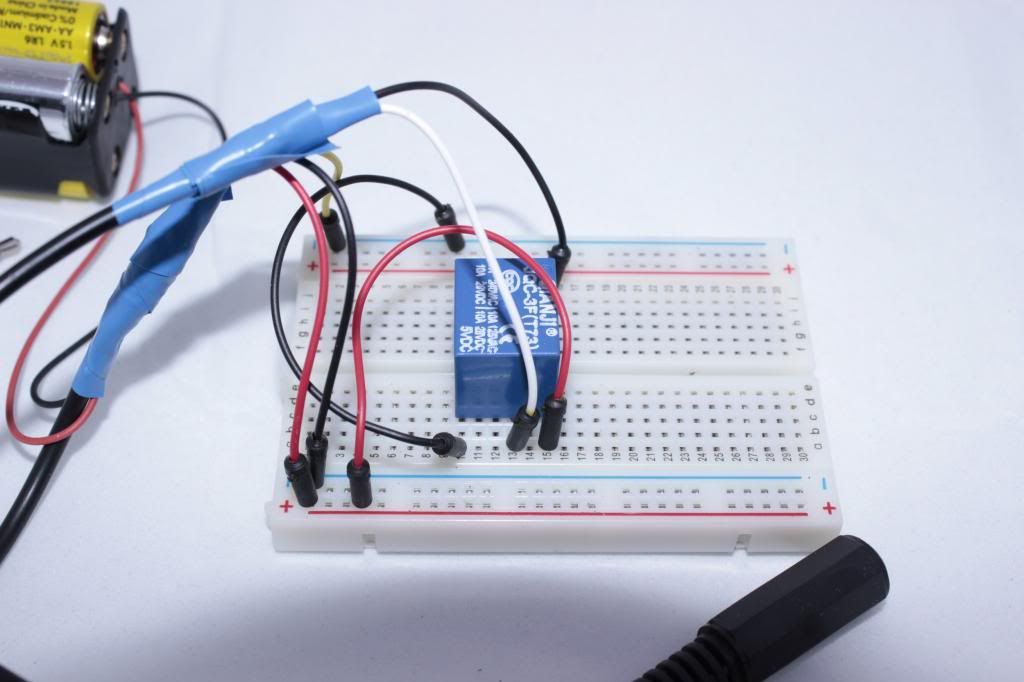

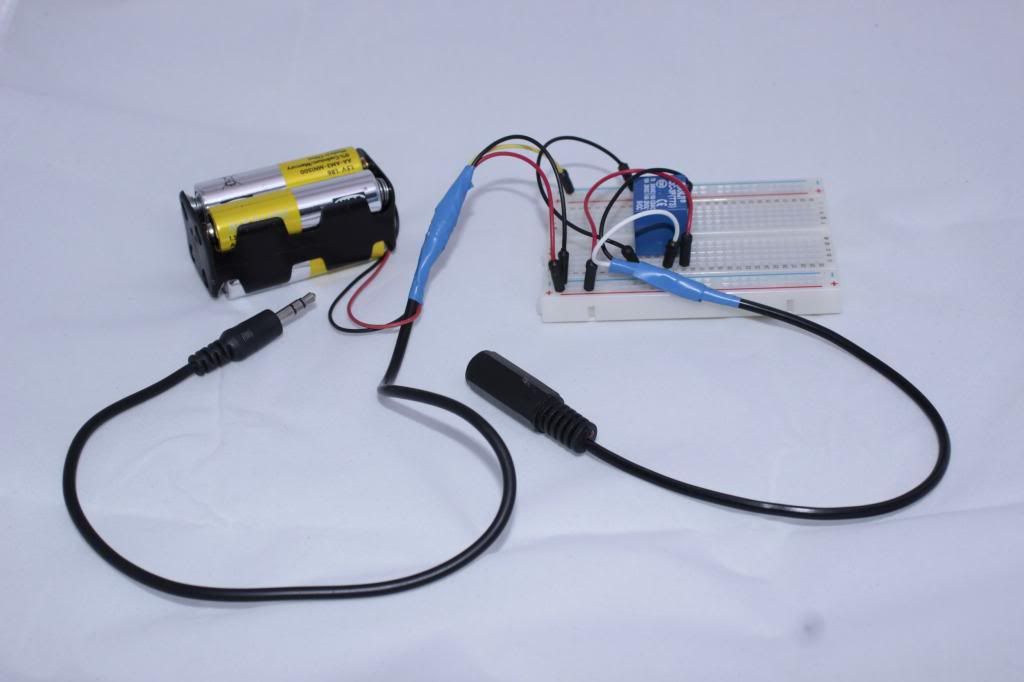

En la siguiente fotografía se muestra el corazón del invento; La cuatro pilas AA, la placa de pruebas y el relé 5v DC... de todo ello se tiene una señal de entrada (Clavija macho que va al sensor) y una señal de salida (Clavija hembra que va a la cámara)

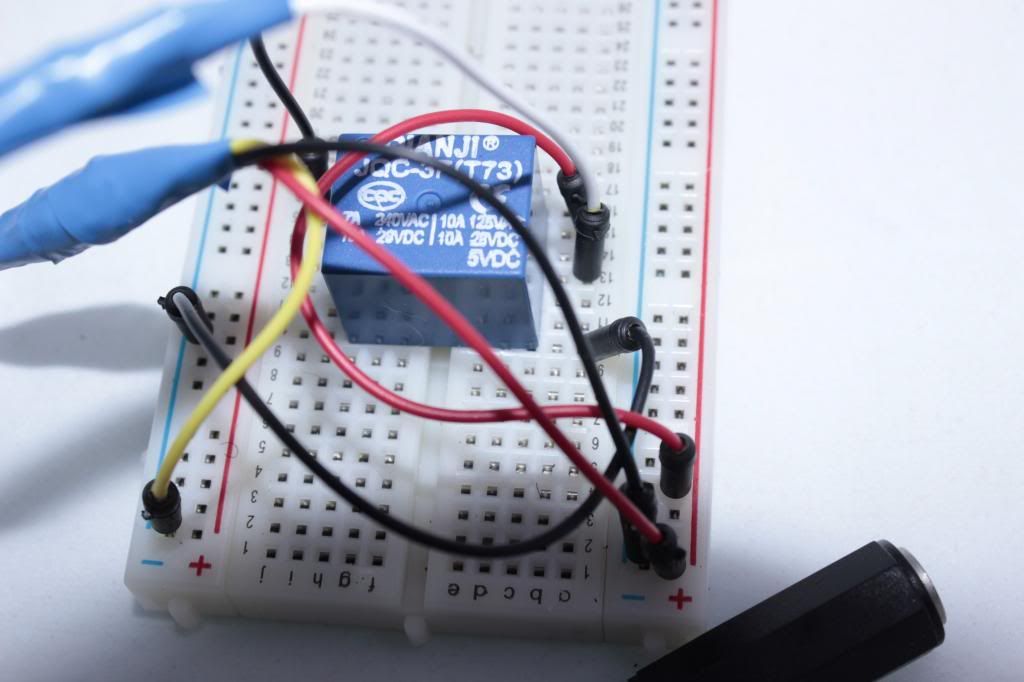

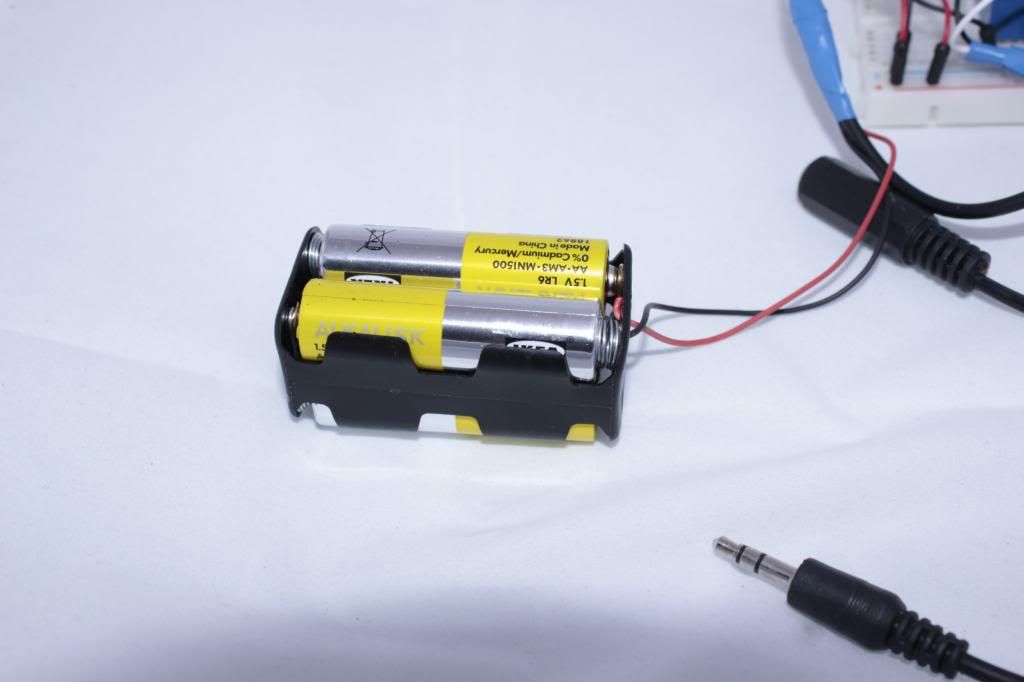

Del housing de las pilas salen dos cables uno rojo (+) y uno negro (-), estos cables hay que conectarlos con los correspondientes rojo y negro del sensor infrarrojo y también llevarlos a la placa de pruebas para que alimenten el relé...





Existe otro cable de alimentación adicional que hay que llevar a la protoboard, es el cable amarillo del sensor infrarrojo, que se comporta por decirlo de alguna "manera" como un polo negativo (-) flotante, es decir cuando el sensor infrarrojo está activado (se enciende un led en el sensor como testigo) nos proporciona 5v entre el cable rojo y este cable amarillo.





Será esta diferencia de potencial rojo-amarillo la que emplearemos para excitar la bobina del relé, de esta manera siempre que el sensor infrarrojo detecte algo en su campo de acción (de 4 a 80cm) enviará una señal de 5v que conmutará el relé.





Ahora sólo queda elegir el contacto del relé que nos convenga, en este caso el contacto normalmente abierto (NA) del relé, unimos cada uno de los extremos del contacto con la clavija que conectaremos a la conexión del disparador de la cámara y tendremos un disparador remoto cómodo y barato... (Ojo el cable de audio tiene tres hilos, para conectar con la cámara nos sobrará uno, sólo hay que emplear el negativo y el de la punta)

Dejo mas fotos del disparador;

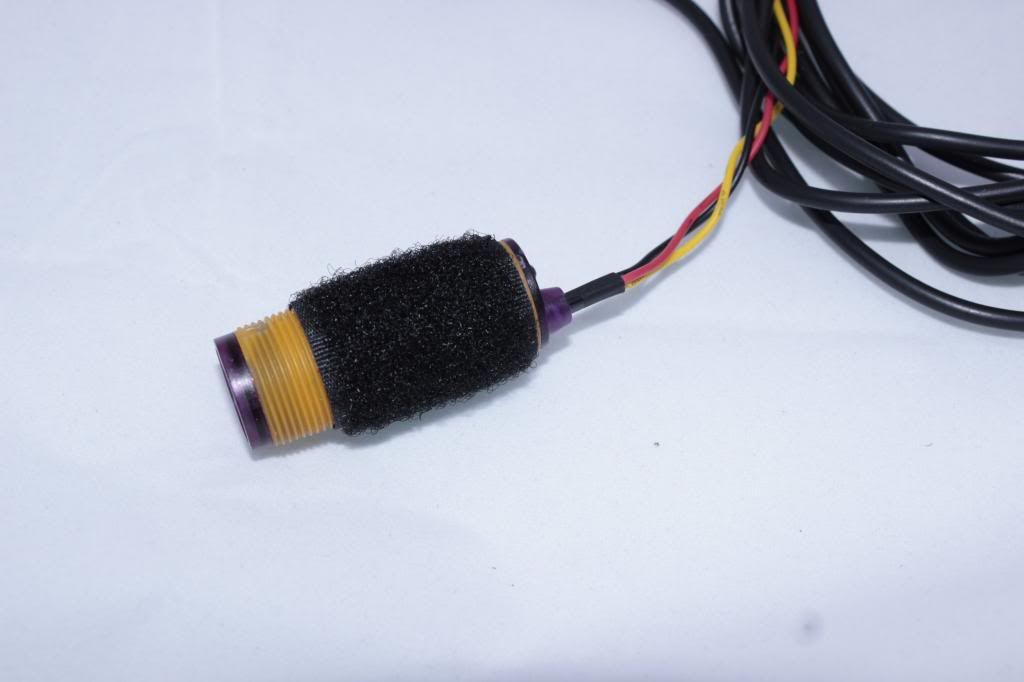

Este sería el sensor de infrarrojos, ya conectado con el cable de audio que va a la caja... Lo he rodeado con velcro para poder sujetarlo más cómodamente...

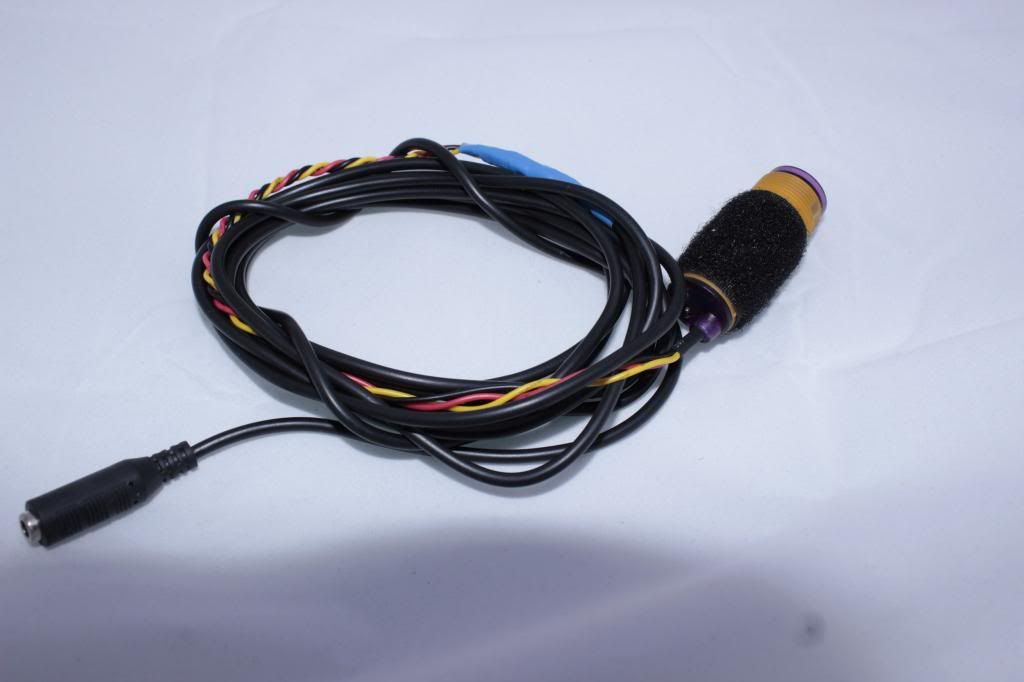

Otra imagen del sensor + cable audio 3m

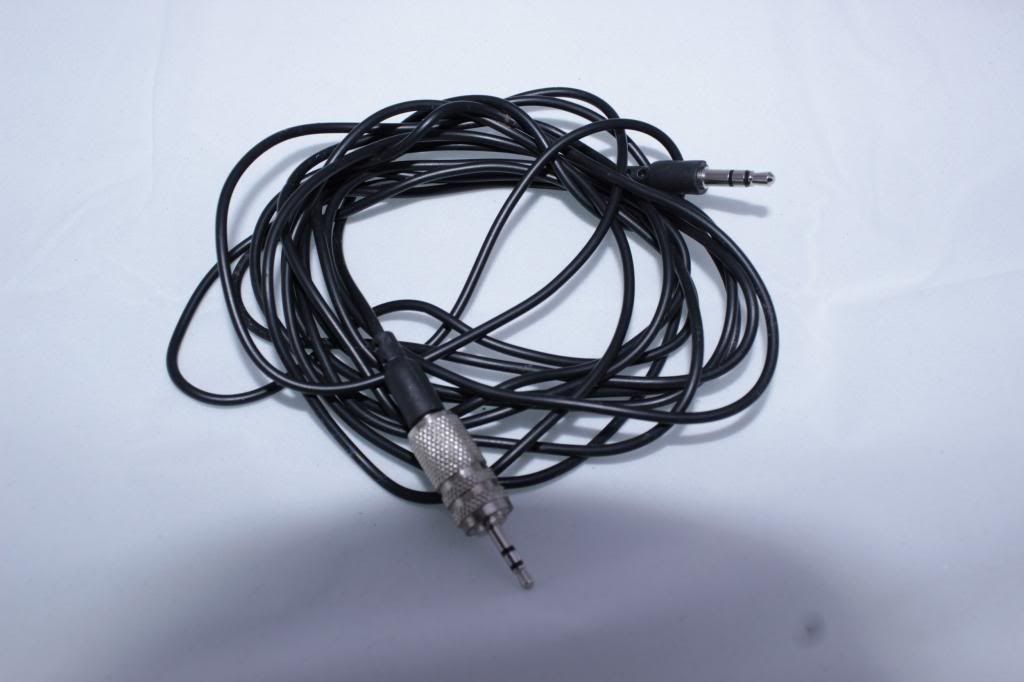

El otro cable de audio de 3m que va desde la caja a la cámara, en la punta lleva la clavija para paso de 3.5 a 2.5mm que es el tamaño que admite el puerto para el disparador de la cámara...

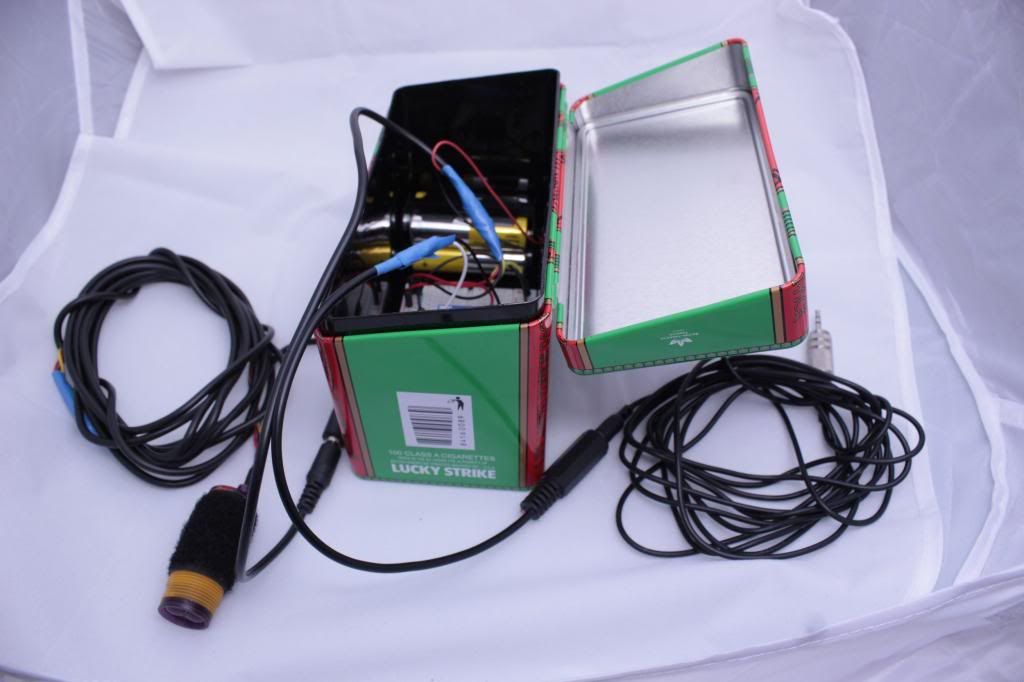

Y aquí tendríamos todo el conjunto preparado...




Yo lo he preparado con un placa de pruebas, porque, tengo que reconocerlo, soy un poco manazas con la soldadura... No obstante si alguien se anima el soldador también es una buena opción...



Un saludo
David

[MIARMA]

Interesante brico.
Gracias por la información.

Saludos.

[morete1]

Muy bueno y baratito.
¿lo has probado? como barrera de infrarrojo.
dices que existe doble sensor.¿donde los hay?
el adaptador jack es el que va a la camara, ¿esa es su medida?
y otra cosita, el sensor alcanza unos 80cm no los hay que alcanzen más con ese mismo voltaje?

bueno ya ves que soy novatillo pero me gustaría construirme uno y aprovechar que sabes de electrónica.
un saludo y felicidades por tu ingenio.

[David Collado]

Muy bueno y baratito.
¿lo has probado? como barrera de infrarrojo.
dices que existe doble sensor.¿donde los hay?
el adaptador jack es el que va a la camara, ¿esa es su medida?
y otra cosita, el sensor alcanza unos 80cm no los hay que alcanzen más con ese mismo voltaje?

bueno ya ves que soy novatillo pero me gustaría construirme uno y aprovechar que sabes de electrónica.
un saludo y felicidades por tu ingenio.

Hola morete1, yo también soy algo novatillo en el foro, ya somos dos... Eso sí tengo que decirte una cosa, de electrónica no tengo mucha idea... Este mecanismo es puramente eléctrico... no lleva diodos, ni potenciómetros, ni placas, ni es programable ni nada de eso... Emite una señal y activa el relé, nada más...

Lo he probado, y te cuento como actúa; cuando pasa algo/alguien por la línea de acción del sensor (de 4 a 80cm) este se activa y dispara la cámara correctamente (Con el retardo del levantamiento de espejo y demás...) Otro tema es el enfoque, que habrá que calibrarlo previamente y dejarlo fijo en toda la serie de disparo...

En principio en mi cámara 600D el puerto de disparador es un jack de 2.5mm por lo que si utilizamos cables de audio es necesario un adaptador para pasar de los 3.5mm estándar a los 2.5mm (El tema del cable de audio es por que es muy común y por tanto barato, y aparte porque tiene una resistencia muy baja)

El sensor infrarrojo simple de mayor alcance que he encontrado es el que he empleado, si bien al llevar el emisor receptor infrarrojo en el mismo mecanismo reduce el campo máximo de acción a 80cm (Funcionamiento ideal a 50cm) En el caso de necesitar una ventana de acción mayor tendrías que buscar un tándem emisor y receptor para montarlo enfrentado... Me imagino que en una tienda de electrónica te podrán orientar, así como las señales y conexiones que necesitarías...

Por cierto preciosa tu web, ahora entiendo por que quieres mayor alcance, para la fotografía de fauna ¿Cierto? Bueno siempre puedes colocar este sensor donde tengas el reclamo y ocultarlo tras una piedra, rama, etc... y que así no te aparezca en la fotografía...

Un Saludo
David

[morete1]

Pues muchas gracias por tu pronta respuesta.
La 600d es igual que la mía 550d para el jack, así que me servirá.
Y es cierto escondiendo el cable me pùedo arrimar más al objeto.
Si necesito algun otro consejo te lo pediré.
Gracias y un saludo.

[arroba22]

Gracias por el aporte, creo que lo intentare hacer.

saludos.

[mertxita]

Estupendo. Mil gracias!

[irelandrl]

Muchas gracias por el aporte!!

[j.chakal]

Hola David, podias poner una foto de todo montado en la camara para ver como colocas el sensor y a que distancia ???

Un saludo y gracias.

[rafajluque]

gracias, parece interesante, pero podrías poner esquema eléctrico, para facilitar el montaje

[David Collado]

gracias, parece interesante, pero podrías poner esquema eléctrico, para facilitar el montaje

Hola, dejo un esquema, con las conexiones, no se si es "eléctrico" pero espero sea suficientemente claro...



Un saludo
David

[hermoland]

Buen montaje,
¿Tienes mucho delay des de que algo entra en el campo de acción hasta que dispara la cámara?
Saludos
